直流伺服電機控制系統原理
直流伺服電機原理

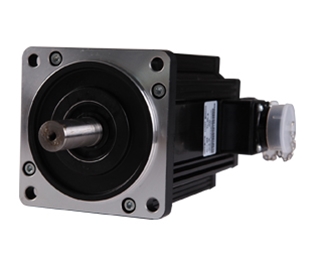

伺服電機電機又被稱為實行電機，在全自動自動控制系統中，作為實行元器件，把所接到的電子信號轉化成電機軸上的角速度或角速度輸出。分成直流電和溝通交流伺服電機電機兩類。 伺服電機接受到一個單脈沖，便會轉動一個單脈沖相匹配的視角，進而完成偏移，由于，伺服電機自身具有傳出單脈沖的作用，因此 伺服電機每轉動一個視角，都是會傳出相匹配總數的單脈沖，那樣，和伺服電機接納的單脈沖產生了閉環控制，系統軟件便會了解發過是多少單脈沖給伺服電機，另外又收了是多少單脈沖回家，那樣，就可以很精準的操縱電機的旋轉，進而完成精準的精準定位。 在特性上較為，溝通交流伺服電機要好于直流電伺服電機，溝通交流伺服電機選用正弦波形操縱，轉距脈動飲料小，容積能夠 較為大。直流電伺服電機選用鋸齒波操縱，相對性差一些。直流電伺服電機中有刷電機伺服電機比有刷伺服電機要特性好些。
伺服電機內部的電機轉子是永久磁鐵，控制器操縱的U/V/W三相電產生磁場，電機轉子在這里電磁場的功效下旋轉，另外電機內置的伺服電機意見反饋數據信號給控制器，控制器依據意見反饋值與目標開展較為，調節電機轉子旋轉的視角。
有刷直流電伺服電機控制器：電機的工作中原理和一般的直流電電機完全一致，控制器為三閉環控制構造，從內到外各自為電流量環、速率環、部位環。
電流量環的輸出操縱電機的同步電機工作電壓，電流量環的鍵入為速率環PID的輸出，速率環的鍵入為部位環的PID輸出，部位環的鍵入就是給出鍵入。 有刷電機直流電伺服電機控制器：供電系統開關電源為直流電，歷經內部的三相逆變電源逆變?yōu)閁/V/W的交流電流，提供電機，控制器一樣選用三閉環控制系統構造（電流量環、速率環、部位環），驅動器操縱原理跟上面一樣。 溝通交流伺服電機控制器：大致能夠 區劃為作用較為單獨的輸出功率板和控制器2個控制模塊，控制器根據相對的優化算法輸出PWM信號，做為光耦電路的驅動器數據信號，來改逆變電源的功率，以做到操縱三相稀土永磁式同歩溝通交流伺服電機的目地。
輸出功率驅動器模塊最先根據三相全橋逆變電路對鍵入的三相電或是電壓開展整流器，獲得相對的直流電源。歷經整流器好的三相電或電壓，再根據三相正弦交流電PWM工作電壓型逆變電源直流變頻來驅動器三相稀土永磁式同歩溝通交流伺服電機，簡易的說是AC-DC-AC的變流全過程。 操縱模塊是全部溝通交流伺服控制系統的關鍵，完成系統軟件部位操縱、速率操縱、轉距和電流量操縱。
